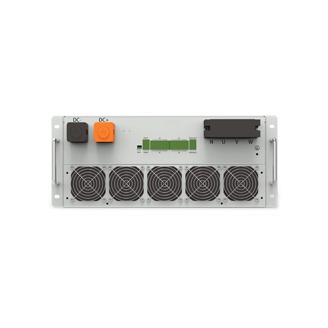

储能变流器125K
- 标准模块化设计，安装方便
- 完善的故障保护功能，维护便捷
- 模块化可N+1冗余
- 采用先进的三电平拓扑技术
- 转换效率最高可达98.5%
- 支持多机离网并联运行
- 支持铅酸电池，锂电池等电池
- 支持电池技蔟管理
- 完美兼容 · 支持RS485/Ethernet/CAN通讯
- 基于并网技术多年的积累(THDU差的弱电网)使PCS具有更好的并网适应性，以二阶广义积分为基础的改进型并网算法控制技术，具有更好的并网指标
技术参数
型号
HNESPSA125-44M0
HNESPSA125-44M0Q
直流侧参数
直流工作电压
三相三线：600 ～ 950Vdc
三相四线：650 ～ 950Vdc
最大直流电功率
150kW
最大直流电流
192A
过电压等级
Ⅱ
额定电压
832V
交流侧参数（并网）
额定功率
400Vac（-15%~+15%）
额定频率
50Hz（-10%~+10%）
额定输出电流
180A
最大输出电流
228A
额定功率
125kW
输出最大功率
150kW
输出谐波
＜3%
功率因数
＞0.99
功率因数可调范围
-1~+1
接线方式
三相三线+PE、三相四线+PE
最大效率
98.5%
过载能力
110% 负载，10 分钟；120% 负载，1 分钟
直流分量
＜0.5%（输出电流额定值）
交流侧参数（离网）
额定输出电压
400Vac
交流电压谐波
＜3%（线性负载）
额定频率
50Hz
额定输出功率
125kW
最大视在功率压
150kVA
最大输出电流
228A
环境指标
工作温度
-40℃~60℃（>45℃降额运行）
储存温度
-40℃~70℃
相对湿度
0 ～ 100%（无凝露）
海拔高度
4000m（>2000m 降额）
噪音
<70dB
保护特性
具备功能
交流过流保护、 交流过压保护、 交流短路保护、防孤岛保护、 直流反接保护等
常规参数
尺寸(mm)
宽×深×高
700*800*235mm（后进风）
700*900*235mm（前进风）
安装方式
水平，侧卧
重量
72kg
防护等级
IP20
冷却方式
智能强制风冷
通信方式
调度
RS485/Ethernet
BMS
RS485/CAN
协议
MODBUS RTU/MODBUS TCP/IEC104/CAN
显示
LED，蓝牙（选配）
