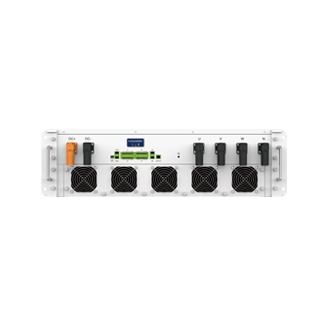

储能变流器125K(CE)

储能变流器125K(CE)

  • 欧洲标准安规和电磁兼容
  • 荣获TUV莱恩CE认证
  • 控制舱IP6X多重防护
  • 采用先进的三电平拓扑技术
  • 转换效率最高可达98.5%
  • 支持多机离网并联运行
  • 支持铅酸电池,锂电池等电池
  • 支持电池蔟管理
  • 支持RS485/Ethernet/CAN通讯
  • 支持并离网PQ,VF运行
  • 环境温度45℃不降额
  • 运行状态在线监测,故障快速消缺

技术参数

型号
HNESPS
125-34M0
HNESPS
125-44M0
HNESPS
125-34M0Q
HNESPS
125-44M0Q
直流侧参数

直流工作电压

600 ~ 950Vdc(三相三线)
650 ~ 950Vdc(三相四线)

最大直流电功率

154kW

最大直流电流

222A

过电压等级

额定电压

832V

交流侧参数(并网)

额定功率

400Vac(-15%~+15%)

额定电压

50Hz(-10%~+10%)

额定输出电流

180A

最大输出电流

228A

额定功率

125kW

输出最大功率

150kW

输出谐波

<3%

功率因数

>0.99

功率因数可调范围

-1~+1

接线方式

三相三线+PE、三相四线+PE

最大效率

98.5%

过载能力

110% 负载,10 分钟;120% 负载,1 分钟

直流分量

<0.5%(输出电流额定值)

交流侧参数(离网)

额定输出电压

400Vac

交流电压谐波

<3%(线性负载)

额定频率

50Hz

额定输出功率

125kW

最大视在功率压

150kVA

最大输出电流

216A

环境指标

工作温度

-40℃~60℃(>45℃降额运行)

储存温度

-40℃~70℃

相对湿度

0 ~ 100%(无凝露)

海拔高度

4000m(>2000m 降额)

噪音

<70dB

保护特性

具备功能

交流过流保护、 交流过压保护、 交流短路保护、防孤岛保护、 直流反接保护等

常规参数

尺寸(mm)
宽×深×高

800*800*235mm

安装方式

水平,侧卧

重量

72kg

防护等级

控制舱 IP6X,功率舱 IP20

冷却方式

智能强制风冷

通信方式

调度

RS485/Ethernet

BMS

RS485/CAN

协议

ModbusRTU/Modbus TCP/CAN

显示

LED,蓝牙(选配)
