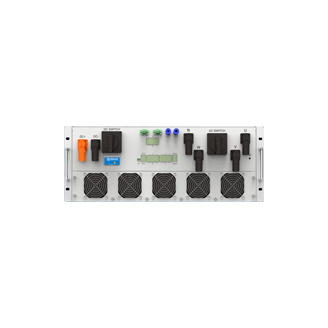

储能变流器125k(集成高压盒)

储能变流器125k(集成高压盒)

  • 减少高压盒空间,体积小,集成度高
  • 共用部分高压盒器件,系统成本更优
  • PCS执行保护动作,无冲击电流,动作更快,安全更高
  • 直流带脱扣断路器,紧急情况快速关断

技术参数

型号
HNESPSA125-44M0K
直流侧参数

直流工作电压

三相三线:600 ~ 950Vdc
三相四线:650 ~ 950Vdc

最大直流功率

150kW

最大直流电流

192A

过电压等级

额定电压

832V

交流侧参数(并网)

额定功率

400Vac(-15%~+15%)

额定频率

50Hz(-10%~+10%)

额定输出电流

180A

最大输出电流

228A

额定功率

125kW

输出最大功率

150kW

输出谐波

<3%

功率因数

>0.99

功率因数可调范围

-1~+1

接线方式

三相三线+PE、三相四线+PE

最大效率

98.5%

过载能力

110% 负载,10 分钟;120% 负载,1 分钟

直流分量

<0.5%(输出电流额定值)

交流侧参数(离网)

额定输出电压

400Vac

交流电压谐波

<3%(线性负载)

额定频率

50Hz

额定输出功率

125kW

最大视在功率

150kVA

最大输出电流

228A

环境指标

工作温度

-40℃~60℃(>45℃降额运行)

储存温度

-40℃~70℃

相对湿度

0 ~ 100%(无凝露)

海拔高度

4000m(>2000m 降额)

噪音

<70dB

保护特性

具备功能

交流过流保护、 交流过压保护、 交流短路保护、防孤岛保护、 直流反接保护等

常规参数

尺寸(mm)
宽×深×高

700*900*270mm(前进风)

安装方式

水平,侧卧

重量

72kg

防护等级

IP20

冷却方式

智能强制风冷

通信方式

调度

RS485/Ethernet

BMS

RS485/CAN

协议

MODBUS RTU/MODBUS TCP/IEC104/CAN

显示

LED,蓝牙(选配)
