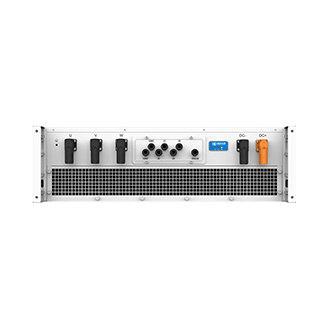

储能变流器200k
- 具备一次调频、源网侧快速调度功能
- 电网适应性好，支持高低穿，通过LVRT/HVRT第三方认证
- 电网调度功率响应时间＜20ms
- 四象限运行, 具备电池充放电簇级管理功能
- 具备VSG、VF、PQ等运行模式
- 多机离网并联，支持电网黑启动
- 三电平拓扑，最高99%转换效率，电能质量更优
- 各模块独立运行，系统在线率99%
- 智能风冷, 45℃环温不降额，1.1倍可长期过载（环温30℃）
- 控制舱IP6X多重防护
- 标配交直流防雷设计
- 适应复杂应用环境
技术参数
型号
HNESPS200-36M0
直流侧参数
直流工作电压
三相三线：1000 ～ 1500Vdc
最大直流功率
246kW
最大直流电流
224A
过电压等级
Ⅱ
额定电压
1200V
交流侧参数（并网）
额定电压
690Vac（-15%~+15%）
额定频率
50Hz (-10%~+10%)
额定输出电流
167A
最大输出电流
200A
额定功率
200kW
输出最大功率
240kW
输出谐波
＜3%
功率因数
＞0.99
功率因数可调范围
-1~+1
接线方式
三相三线+PE
最大效率
98.5%
过载能力
110% 负载，长期运行；120% 负载，10 分钟
直流分量
＜0.5%（输出电流额定值）
交流侧参数（离网）
额定输出电压
690Vac
交流电压谐波
＜3%（线性负载）
额定频率
50Hz/60Hz
额定输出功率
200kW
最大视在功率
240kVA
最大输出电流
200A
环境指标
工作温度
-40℃~60℃（>45℃降额运行）
储存温度
-40℃~70℃
相对湿度
0 ～ 100%（无凝露）
海拔高度
4000m（>2000m 降额）
噪音
<70dB
保护特性
具备功能
交流过流保护、 交流过压保护、 交流短路保护、防孤岛保护、 直流反接保护等
常规参数
尺寸(mm)
宽×深×高
800*800*235mm（抽屉式）
安装方式
水平，侧卧
重量
72kg
防护等级
控制舱 IP6X，功率舱 IP20
冷却方式
智能强制风冷
通信方式
调度
RS485/Ethernet
BMS
RS485/CAN
协议
MODBUS RTU/MODBUS TCP/IEC104/CAN
显示
LED，蓝牙（选配）
